Проектирование инженерных систем и сетей

Сети инженерно-технического обеспечения (инженерные сети, системы или коммуникации) — комплекс систем и коммуникаций, обеспечивающих коммунально-бытовые нужды потребителей (населения, общественных и промышленных предприятий).

Разработка раздела проектной документации «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений» (Проектирование инженерных сетей, ИС) - составляющая и неотъемлемая часть проектной работы, разрабатываемая совместно с «архитектурным решением» (АР) и другими разделами проекта.

Разработка данного раздела регламентируется ПП РФ от 16 февраля 2008 года «О составе разделов проектной документации и требованиях к их содержанию».

В состав данного раздела входят подразделы:
   +   Система электроснабжения (сети электроснабжения);
   +   Система водоснабжения (сети водоснабжения);
   +   Система водоотведения (сети водоотведения);
   +   Отопление, вентиляция и кондиционирование воздуха, тепловые сети;
   +   Сети связи;
   +   Система газоснабжения (сети газоснабжения);
   +   Технологические решения.

Подраздел «Система электроснабжения (сети электроснабжения)» содержит следующую документацию:
в текстовой части:
   а)   характеристику источников электроснабжения в соответствии с техническими условиями на подключение объекта капитального строительства к сетям электроснабжения общего пользования;
   б)   обоснование принятой схемы электроснабжения;
   в)   сведения о количестве электроприемников, их установленной и расчетной мощности;
   г)   требования к надежности электроснабжения и качеству электроэнергии;
   д)   описание решений по обеспечению электроэнергией электроприемников в соответствии с установленной классификацией в рабочем и аварийном режимах;
   е)   описание проектных решений по компенсации реактивной мощности, релейной защите, управлению, автоматизации и диспетчеризации системы электроснабжения;
   ж)   перечень мероприятий по экономии электроэнергии;
   з)   сведения о мощности сетевых и трансформаторных объектов;
   и)   решения по организации масляного и ремонтного хозяйства - для объектов производственного назначения;
   к)   перечень мероприятий по заземлению (занулению) и молниезащите;
   л)   сведения о типе, классе проводов и осветительной арматуры, которые подлежат применению при строительстве объекта капитального строительства;
   м)   описание системы рабочего и аварийного освещения;
   н)   описание дополнительных и резервных источников электроэнергии;
   о)   перечень мероприятий по резервированию электроэнергии;
в графической части:
   п)   принципиальные схемы электроснабжения электроприемников от основного, дополнительного и резервного источников электроснабжения;
   р)   принципиальную схему сети освещения, в том числе промышленной площадки и транспортных коммуникаций, - для объектов производственного назначения;
   с)   принципиальную схему сети освещения - для объектов непроизводственного назначения;
   т)   принципиальную схему сети аварийного освещения;
   у)   схемы заземлений (занулений) и молниезащиты;
   ф)   план сетей электроснабжения.

Подраздел «Система водоснабжения (сети водоснабжения)» содержит следующую документацию:
в текстовой части:
   а)   сведения о существующих и проектируемых источниках водоснабжения;
   б)   сведения о существующих и проектируемых зонах охраны источников питьевого водоснабжения, водоохранных зонах;
   в)   описание и характеристику системы водоснабжения и ее параметров;
   г)   сведения о расчетном (проектном) расходе воды на хозяйственно-питьевые нужды, в том числе на автоматическое пожаротушение и техническое водоснабжение, включая оборотное;
   д)   сведения о расчетном (проектном) расходе воды на производственные нужды - для объектов производственного назначения;
   е)   сведения о фактическом и требуемом напоре в сети водоснабжения, проектных решениях и инженерном оборудовании, обеспечивающих создание требуемого напора воды;
   ж)   сведения о материалах труб систем водоснабжения и мерах по их защите от агрессивного воздействия грунтов и грунтовых вод;
   з)   сведения о качестве воды;
   и)   перечень мероприятий по обеспечению установленных показателей качества воды для различных потребителей;
   к)   перечень мероприятий по резервированию воды;
   л)   перечень мероприятий по учету водопотребления;
   м)   описание системы автоматизации водоснабжения;
   н)   перечень мероприятий по рациональному использованию воды, ее экономии;
   о)   описание системы горячего водоснабжения;
   п)   расчетный расход горячей воды;
   р)   описание системы оборотного водоснабжения и мероприятий, обеспечивающих повторное использование тепла подогретой воды;
   с)   баланс водопотребления и водоотведения по объекту капитального строительства в целом и по основным производственным процессам - для объектов производственного назначения;
   т)   баланс водопотребления и водоотведения по объекту капитального строительства - для объектов непроизводственного назначения;
в графической части:

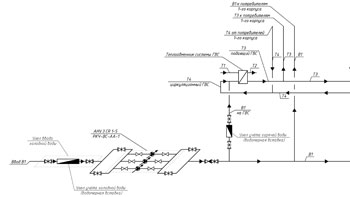

   у)   принципиальные схемы систем водоснабжения объекта капитального строительства;

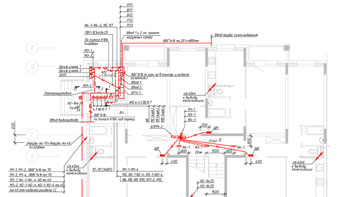

   ф)   план сетей водоснабжения.

Подраздел «Система водоотведения» содержит следующую документацию:
в текстовой части:
   а)   сведения о существующих и проектируемых системах канализации, водоотведения и станциях очистки сточных вод;
   б)   обоснование принятых систем сбора и отвода сточных вод, объема сточных вод, концентраций их загрязнений, способов предварительной очистки, применяемых реагентов, оборудования и аппаратуры;
   в)   обоснование принятого порядка сбора, утилизации и захоронения отходов - для объектов производственного назначения;
   г)   описание и обоснование схемы прокладки канализационных трубопроводов, описание участков прокладки напорных трубопроводов (при наличии), условия их прокладки, оборудование, сведения о материале трубопроводов и колодцев, способы их защиты от агрессивного воздействия грунтов и грунтовых вод;
   д)   решения в отношении ливневой канализации и расчетного объема дождевых стоков;
   е)   решения по сбору и отводу дренажных вод;
в графической части:
   ж)   принципиальные схемы систем канализации и водоотведения объекта капитального строительства;
   з)   принципиальные схемы прокладки наружных сетей водоотведения, ливнестоков и дренажных вод;
   и)   план сетей водоотведения.

Подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» содержит следующую документацию:
в текстовой части:
   а)   сведения о климатических и метеорологических условиях района строительства, расчетных параметрах наружного воздуха;
   б)   сведения об источниках теплоснабжения, параметрах теплоносителей систем отопления и вентиляции;
   в)   описание и обоснование способов прокладки и конструктивных решений, включая решения в отношении диаметров и теплоизоляции труб теплотрассы от точки присоединения к сетям общего пользования до объекта капитального строительства;
   г)   перечень мер по защите трубопроводов от агрессивного воздействия грунтов и грунтовых вод;
   д)   обоснование принятых систем и принципиальных решений по отоплению, вентиляции и кондиционированию воздуха помещений;
   е)   сведения о тепловых нагрузках на отопление, вентиляцию, горячее водоснабжение на производственные и другие нужды;
   ж)   сведения о потребности в паре;
   з)   обоснование оптимальности размещения отопительного оборудования, характеристик материалов для изготовления воздуховодов;
   и)   обоснование рациональности трассировки воздуховодов вентиляционных систем - для объектов производственного назначения;
   к)   описание технических решений, обеспечивающих надежность работы систем в экстремальных условиях;
   л)   описание систем автоматизации и диспетчеризации процесса регулирования отопления, вентиляции и кондиционирования воздуха;
   м)   характеристика технологического оборудования, выделяющего вредные вещества - для объектов производственного назначения;
   н)   обоснование выбранной системы очистки от газов и пыли - для объектов производственного назначения;
   о)   перечень мероприятий по обеспечению эффективности работы систем вентиляции в аварийной ситуации (при необходимости);
в графической части:

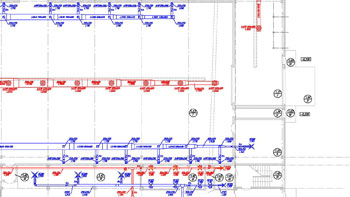

   п)   принципиальные схемы систем отопления, вентиляции и кондиционирования воздуха;
   р)   схему паропроводов (при наличии);
   с)   схему холодоснабжения (при наличии);
   т)   план сетей теплоснабжения

Подраздел «Сети связи» содержит следующую документацию:
в текстовой части:
   а)   сведения о емкости присоединяемой сети связи объекта капитального строительства к сети связи общего пользования;
   б)   характеристику проектируемых сооружений и линий связи, в том числе линейно-кабельных, - для объектов производственного назначения;
   в)   характеристику состава и структуры сооружений и линий связи;
   г)   сведения о технических, экономических и информационных условиях присоединения к сети связи общего пользования;
   д)   обоснование способа, с помощью которого устанавливаются соединения сетей связи (на местном, внутризонном и междугородном уровнях);
   е)   местоположения точек присоединения и технические параметры в точках присоединения сетей связи;
   ж)   обоснование способов учета трафика;
   з)   перечень мероприятий по обеспечению взаимодействия систем управления и технической эксплуатации, в том числе обоснование способа организации взаимодействия между центрами управления присоединяемой сети связи и сети связи общего пользования, взаимодействия систем синхронизации;
   и)   перечень мероприятий по обеспечению устойчивого функционирования сетей связи, в том числе в чрезвычайных ситуациях;
   к)   описание технических решений по защите информации (при необходимости);
   л)   характеристику и обоснование принятых технических решений в отношении технологических сетей связи, предназначенных для обеспечения производственной деятельности на объекте капитального строительства, управления технологическими процессами производства (систему внутренней связи, часофикацию, радиофикацию (включая локальные системы оповещения в районах размещения потенциально опасных объектов), системы телевизионного мониторинга технологических процессов и охранного теленаблюдения), - для объектов производственного назначения;
   м)   описание системы внутренней связи, часофикации, радиофикации, телевидения - для объектов непроизводственного назначения;
   н)   обоснование применяемого коммутационного оборудования, позволяющего производить учет исходящего трафика на всех уровнях присоединения;
   о)   характеристику принятой локальной вычислительной сети (при наличии) - для объектов производственного назначения;
   п)   обоснование выбранной трассы линии связи к установленной техническими условиями точке присоединения, в том числе воздушных и подземных участков. Определение границ охранных зон линий связи исходя из особых условий пользования;
в графической части:
   р)   принципиальные схемы сетей связи, локальных вычислительных сетей (при наличии) и иных слаботочных сетей на объекте капитального строительства;
   с)   планы размещения оконечного оборудования, иных технических, радиоэлектронных средств и высокочастотных устройств (при наличии);
   т)   план сетей связи.

Подраздел «Система газоснабжения» содержит следующую документацию:
в текстовой части:
   а)   сведения об оформлении решения (разрешения) об установлении видов и лимитов топлива для установок, потребляющих топливо, - для объектов производственного назначения;
   б)   характеристику источника газоснабжения в соответствии с техническими условиями;
   в)   сведения о типе и количестве установок, потребляющих топливо, - для объектов производственного назначения;
   г)   расчетные (проектные) данные о потребности объекта капитального строительства в газе - для объектов непроизводственного назначения;
   д)   обоснование топливного режима - для объектов производственного назначения;
   е)   описание технических решений по обеспечению учета и контроля расхода газа и продукции, вырабатываемой с использованием газа, в том числе тепловой и электрической энергии, - для объектов производственного назначения;
   ж)   описание и обоснование применяемых систем автоматического регулирования и контроля тепловых процессов - для объектов производственного назначения;
   з)   описание технических решений по обеспечению учета и контроля расхода газа, применяемых систем автоматического регулирования - для объектов непроизводственного назначения;
   и)   описание способов контроля температуры и состава продуктов сгорания газа - для объектов производственного назначения;
   к)   описание технических решений по обеспечению теплоизоляции ограждающих поверхностей агрегатов и теплопроводов - для объектов производственного назначения;
   л)   перечень сооружений резервного топливного хозяйства - для объектов производственного назначения;
   м)   обоснование выбора маршрута прохождения газопровода и границ охранной зоны присоединяемого газопровода, а также сооружений на нем;
   н)   обоснование технических решений устройства электрохимической защиты стального газопровода от коррозии;
   о)   сведения о средствах телемеханизации газораспределительных сетей, объектов их энергоснабжения и электропривода;
   п)   перечень мероприятий по обеспечению безопасного функционирования объектов системы газоснабжения, в том числе описание и обоснование проектируемых инженерных систем по контролю и предупреждению возникновения потенциальных аварий, систем оповещения и связи;
   р)   перечень мероприятий по созданию аварийной спасательной службы и мероприятий по охране систем газоснабжения - для объектов производственного назначения;
в графической части:
   с)   схему маршрута прохождения газопровода с указанием границ его охранной зоны и сооружений на газопроводе;
   т)   план расположения производственных объектов и газоиспользующего оборудования с указанием планируемых объемов использования газа - для объектов производственного назначения;
   у)   план расположения объектов капитального строительства и газоиспользующего оборудования с указанием планируемых объемов использования газа - для объектов непроизводственного назначения;
   ф)   план сетей газоснабжения.
